MOBILNÍ STANICE HYDROMETEOROLOGICKÉHO ZABEZPEČENÍ BRIGÁDNÍHO TYPU BLESK

Mobilní stanice hydrometeorologického zabezpečení, umístěná ve dvou vozidlech typu SCAM se skříňovými nástavbami a dvou přívěsech PM 35, je určena k zabezpečení vojsk vojensko – hydrometeorologickými podklady pro
vyhodnocení zájmového prostoru. Úkolem stanice je získávat, analyzovat a poskytovat veškerá dostupná hydrometeorologická data, informace a podklady pro vyčleňovaná brigádní úkolová uskupení.

Základní funkce:

Stanice BLESK je schopna provádět měření, pozorování a vyhodnocování následujících meteorologických prvků a jevů:

  • teplota a vlhkost vzduchu v různých výškách;
  • tlak vzduchu v různých výškách;
  • směr a rychlost větru v různých výškách;
  • výška a množství oblačnosti;
  • charakteristiky srážek (intenzita, úhrn, skupenství);
  • stav počasí;
  • přízemní dohlednost;
  • detekce bleskových výbojů (směr a vzdálenost).

Složení stanice:

Stanice BLESK je složena z:

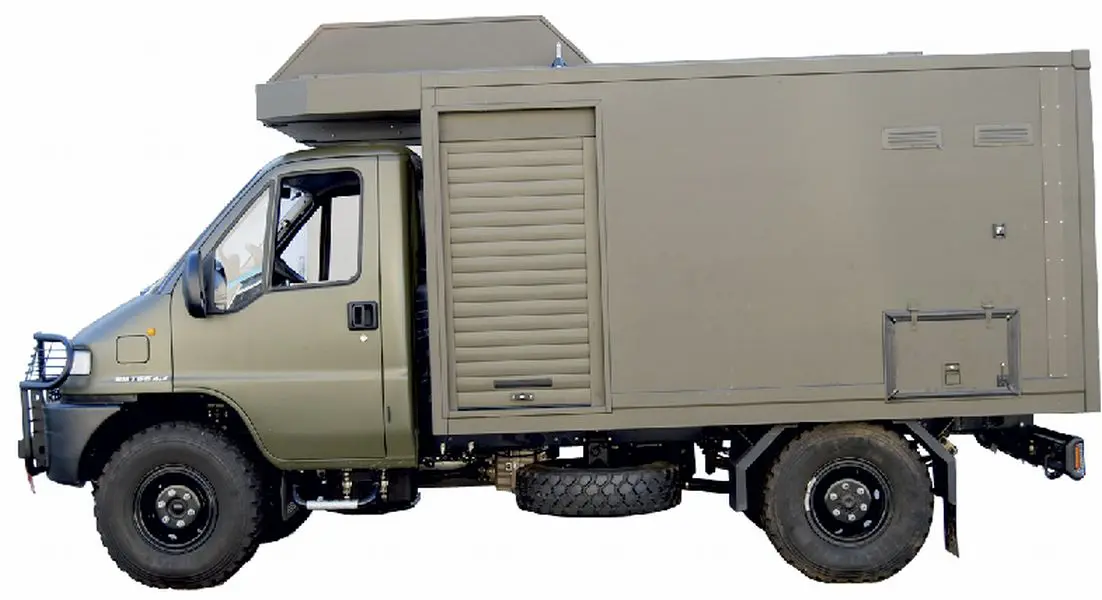

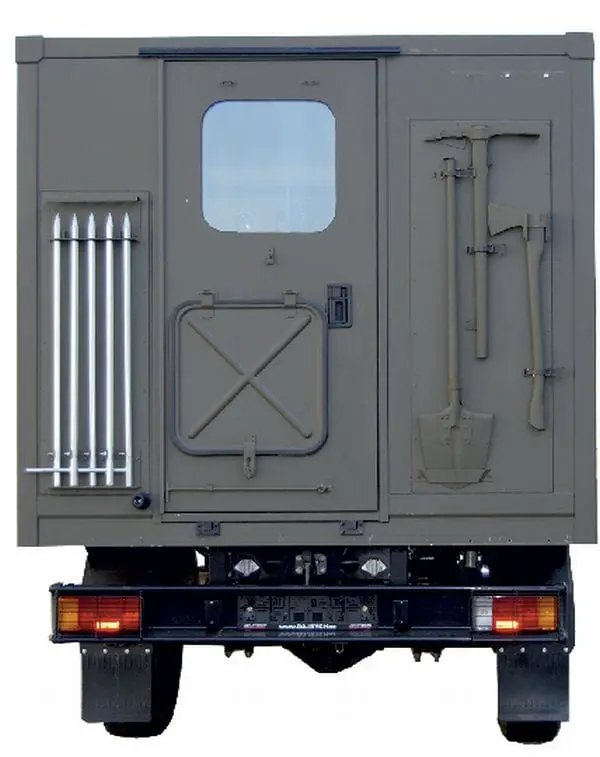

  • podvozku SCAM SMT55.3,5 4×4 se skříňovou nástavbou
    – vozidlo synoptika;
  • podvozku SCAM SMT55.3,5 4×4 se skříňovou nástavbou
    – vozidlo aerologa;

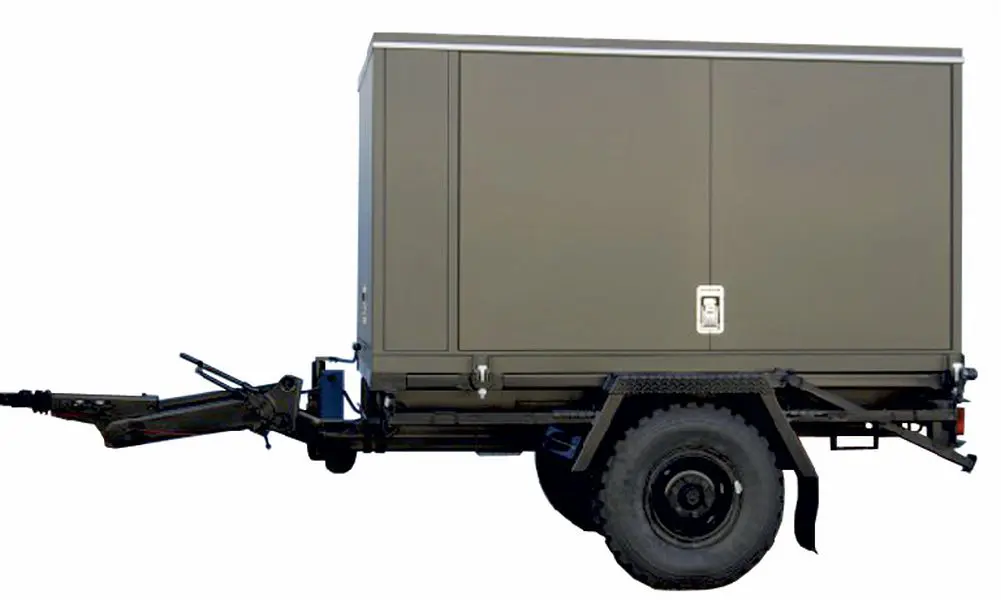

  • přívěsu automobilního PM 35 se skříňovou nástavbou
    – k vozidlu synoptika;
  • přívěsu automobilního PM 35 se skříňovou nástavbou
    – k vozidlu aerologa;
  • základní technologie;
  • uživatelské výbavy.

Vozidlo synoptika a vozidlo aerologa jsou výrobně shodná, liší se pouze vezenou výbavou.

Základní technické parametry vozidla SCAM:

Technická dataSCAMSMT55.3,5 MIL
Výkon motoru, kW92
Zvýšený výkon motoru, kW (v provedení MIL)122
Zdvihový objem motoru, cm32800
Spotřeba PHM, l/100 km – město17,5
Spotřeba PHM, l/100 km – terén20,5
Spotřeba PHM, l/100 km – mimo město13,3
Spotřeba PHM, l/100 km – kombinace17,1
Počet míst k sedění3
Vnější rozměry, mm – délka/šířka/výška5560/1998/2420
Světlá výška, mm300
Celková hmotnost/užitečná hmotnost, kg5500/2950
Maximální zatížení přední/zadní nápravy2450/3700
Rozvor náprav, mm3550
Rozchod kol vpředu/vzadu, mm1700/1700
Rozměr pneumatik (celoroční dezén)255/100 R 16
Typové označení produktuTypové označení produktuPM 35MiU SCII
Rozměrydélka4 870 mm
Rozměryšířka2 360 mm
Rozměrymax. výška2 535 mm
Hmotnostiprovozní3 000 kg
Hmotnostipohotovostní1 750 kg
Hmotnostiužitečná1 250 kg

Elektromagnetické vyzařování:
ČOS 599902:2007, ed. 2 (MIL-STD 461E:1999) RE 102, CE 102.

Elektromagnetická odolnost:
ČOS 599902:2007, ed. 2 (MIL-STD 461E:1999) metody RS103, CS101, CS114, CS115, CS116; AECTP 500: 2000 metoda 511 E
