Výnosná souprava dělostřeleckého pozorovatele

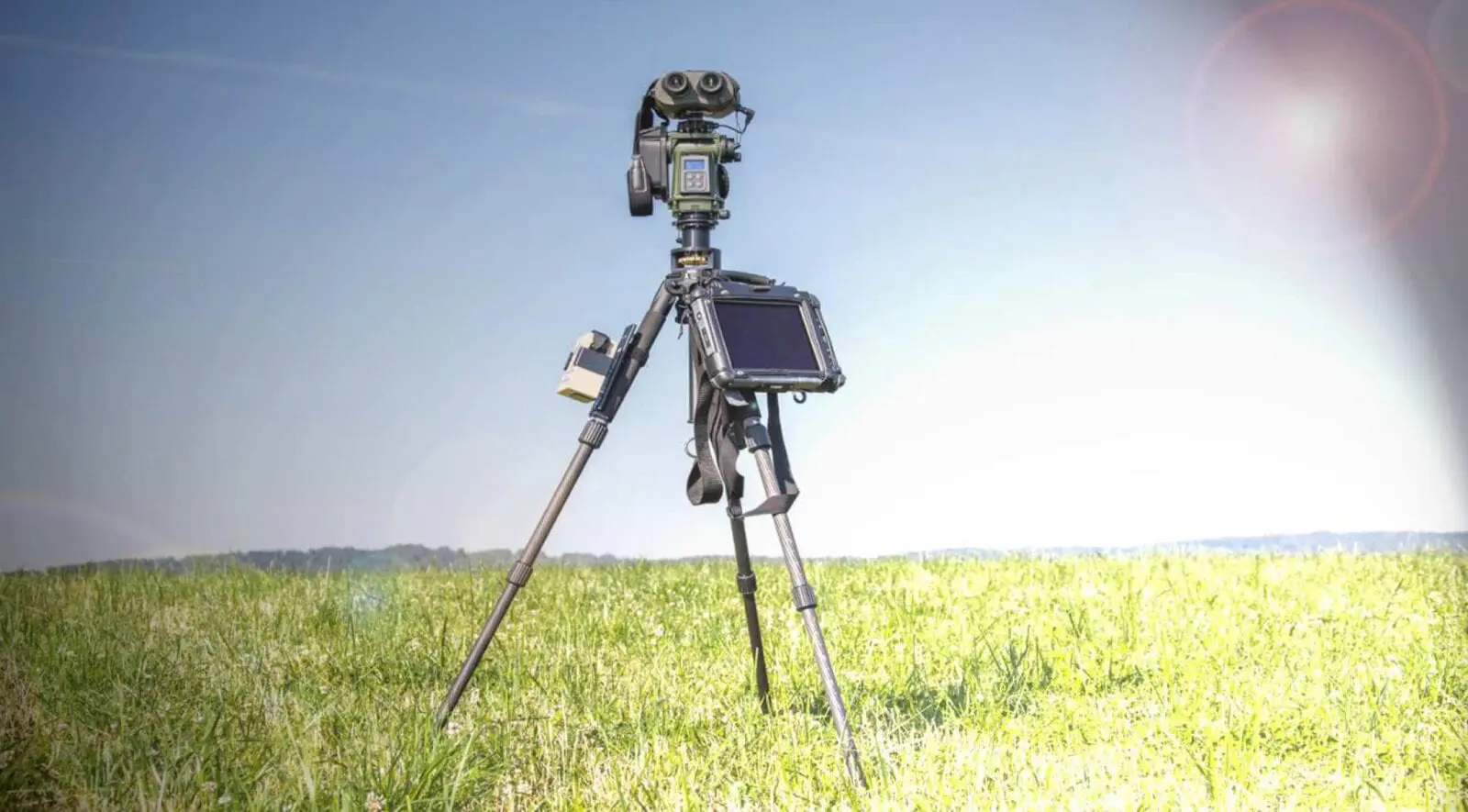

STERNA-V je výnosná souprava pro zjišťování cílů a následné získávání podkladů pro řízení palby. Zahrnuje gyroskopický vyhledávač zeměpisného severu STERNA-TNF, optický přístroj Leica Vector 21 Nite pro určení vzdálenosti cíle a stativ. Vlastní poloha, potřebná k výpočtu polohy cíle, může být zadána buď ručně, nebo získána z GPS přijímače.

Určení

STERNA-V je určena k detekci, rekognoskaci, identifikaci a k následné komplexní akvizici cílů při provádění dělostřeleckého průzkumu v rámci poskytování efektivní a rychlé palebné podpory a ochrany vojsk v prostoru operace. Její použití je možné buď autonomně v rámci BVIS, nebo v rámci
nadřízené soupravy (LOV-Pz, LOS-M, Sněžka-M). STERNA-V umožňuje automatizovaný výpočet souřadnic změřeného cíle, nebo výbuchu a radiový datový přenos takto pořízených a vypočítaných dat (souřadnic cílů, včetně popisu cílů) na nadřízený stupeň.

Hlavní TTP:

STERNA TNF + VECTOR 21 NiteRozsah snímače horizontální6 400 mil, neomezen
Rozsah snímače vertikální+700 až -700 mil
Třída bezpečnosti laserového
dálkoměru
1
Dosah měření laseru5500 m (terč TANK)
Přesnost orientace< 5 mil 0° na 65° lat NS
Přesnost, horizontální úhel (1s)± 1 mil
Přesnost, vertikální úhel (1s)± 3 mil
Určení směru zeměpisného
severu rychle/přesně
96s/120s
Napájení4x CR123A nebo externí AKB
Datový termináltypiX104C5DMSR
ProcesorIntel Core i7
Dotyková obrazovkaTFT 10“ XGA
SSD Disk80 GB
Operační systémWindows 7
GPS přijímačtypDAGR AN/PSN-13A
Externí AKBtypBT-70791BK
ProvedeníLi-ION
Napětí28,8 V
Kapacita7,5 Ah
pdf
Produktový katalog STERNA
Stáhnout

pdf| 377.62 kB
