Víceúčelové lehké obrněné vozidlo

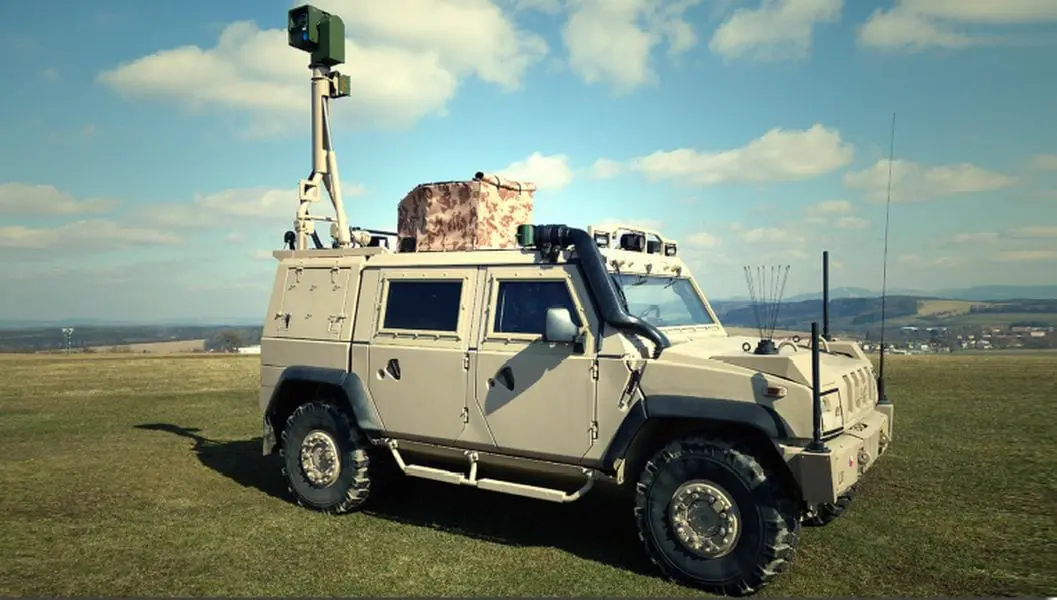

Víceúčelové obrněné vozidlo s průzkumnou nástavbou „LOV-ISR“ vychází z koncepce vozidel postavených na bázi vozidla IVECO M65E 19 WM 4×4 s lehce pancéřovanou kabinou. Komplet LOV-ISR je vybaven speciální účelovou nástavbou s integrovaným průzkumným systémem BAA II napojeným na architekturu C4ISR.

Určení

Víceúčelové obrněné vozidlo s průzkumnou nástavbou LOV-ISR je určeno jako součást systému vševojskového průzkumu a používá se jako průzkumný prostředek k zabezpečení sil nasazených v zahraničních operacích. S jeho nasazením se počítá především na exponovaná místa bojiště s cílem
zajistit informace o protivníkovi především v podmínkách asymetrického boje.

Hlavní TTP

Průzkumný pozorovací komplet
BAA II
Výška zdvihu sloupu1320 mm
Rozsah pohybu manipulátoru v azimutun x 360°
Rozsah pohybu manipulátoru v elevaci-30°/+ 70°
Široké zorné pole denní CCD TVkamery17,5° x 13,1°
Střední zorné pole denní CCD TVkamery8° x 6°
Úzké zorné pole denní CCD TVkamery2° x 1,5°
Velmi úzké zorné pole denní CCD TVkamery1,25° x 0,95°
Spektrální oblast chlazené IČ kamery3 μm – 5 μm
Široké zorné pole IČ kamery16° x 12,8°
Střední zorné pole IČ kamery8° x 6,4°
Úzké zorné pole IČ kamery2° x 1,6°
Velmi úzké zorné pole IČ kamery1° x 0,8°
Zorné pole fúze obrazu14,6° x 11,7°
Rozsah měření laserového dálkoměru50 až 20 000 m
Vlnová délka laserového dálkoměru1572 nm
Dosah laserového značkovače5,3 km
Dosah laserového osvětlovače2 km
Zdrojová soustavaNástavbové AKB typu Li-pol240 Ah
Vnější komunikační subsystémSouprava radiostanice Harris RF-117 G1 ks
Souprava radiostanice MPU-51 ks
SATCOM1 ks
Vnitřní komunikační subsystémSouprava VICM 2004 ks
Navigační subsystémGPS přijímač DAGR AN/PSN-13A 1 ks1 ks
Inerciální navigační jednotka TALIN 20001 ks
Rušící prostředkyRušič STARLIGHT 3-M11 ks
Detekční systémySystém detekce střelby GSD1 ks
Systém detekce laserového ozáření SDIO1 ks
Videopřijímač UAVRover 6i1 ks
