ZDROJOVÁ A ROZVODNÁ SOUPRAVA
20 kVA LR

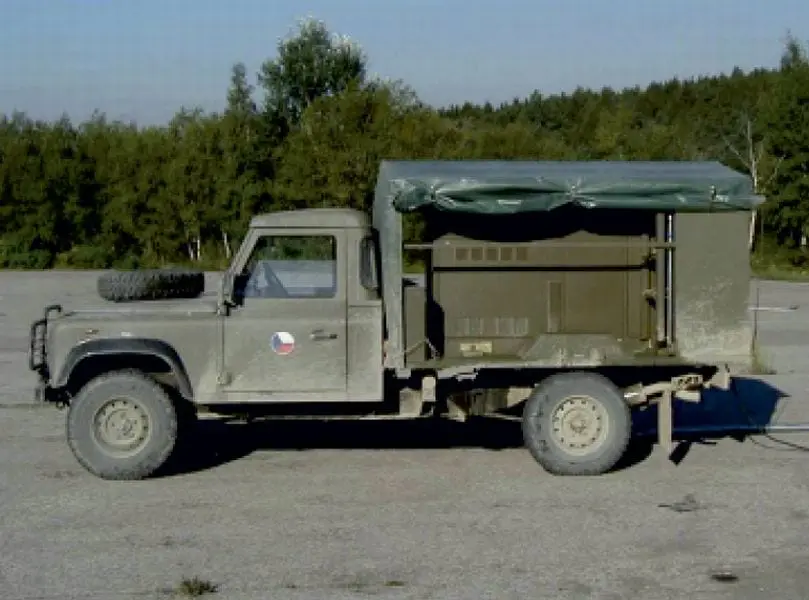

Zdrojová a rozvodná souprava 20 kVA na podvozku LAND ROVER DEFENDER 130 o jmenovitém výkonu 20 kVA (16 kW) představuje mobilní nezávislý zdroj elektrické energie všeobecného použití, který umožňuje napájení třífázových a jednofázových spotřebičů v napěťové soustavě 3 × 230/400 V, 50 Hz a současně umožňuje i nabíjení akumulátorových baterií nebo napájení malonapěťových spotřebičů do příkonu 1000 W ze sítě 28 Vss. Je určena pro potřeby vojsk v polních podmínkách k operativnímu zabezpečení dodávky elektrické energie bezprostředně po příjezdu jednotky do prostoru působení.
ZRS-20 kVA LR není určena pro paralelní spolupráci s obdobným za řízení nebo paralelní spolupráci s distribuční sítí nízkého napětí a není určena pro činnost při přepravě po vlastní ose.
Pracovní podmínky:
ZRS–20 kVA LR je určena pro nepřetržitou činnost v polních podmínkách v oblastech s mírným klimatem:
- teplota okolí v rozsahu –30 °C až +44 °C;
- relativní vlhkost do 90 % při teplotě +30 °C;
- déšť o intenzitě do 3 mm za minutu dopadající pod úhlem 30°;
- prašnost vzduchu do 0,5 g/m3 po dobu nejméně 1h;
- rychlost proudění vzduchu do 20 m/s.
Základní takticko-technická data:
| Typ vozidla: | LAND ROVER DEFENDER 130 |
| Motor | vznětový, přeplňovaný motor, 5-ti válec |
| Zdvihový objem motoru | 2 498 cm3 |
| Maximální výkon | 90,0 kW při 4 200 min-1 |
| Spotřeba paliva | 12,7 l/100 km |
| Rozměry (d × š × v) | 5 130 × 1 930 × 2 330 mm |
| Celková hmotnost | 3 500 kg |
| Typ elektrocentrály: | Č-EDM 16-T400/230-2V |
| Jmenovité napětí, kmitočet | 3 × 230/400 V, 50 Hz |
| Motor EC | vznětový, přeplňovaný, 4 válec, vzduchem chlazený |
| Spotřeba paliva při jmenovitém výkonu | 5 l.h-1 |
| Objem palivové nádrže | 40 l |
| Alternátor | synchronní, bezkroužkový |
| Celková délka šňůr rozvodné soupravy | 225 m |
