Zbraňové stanice ráže 7,62 mm

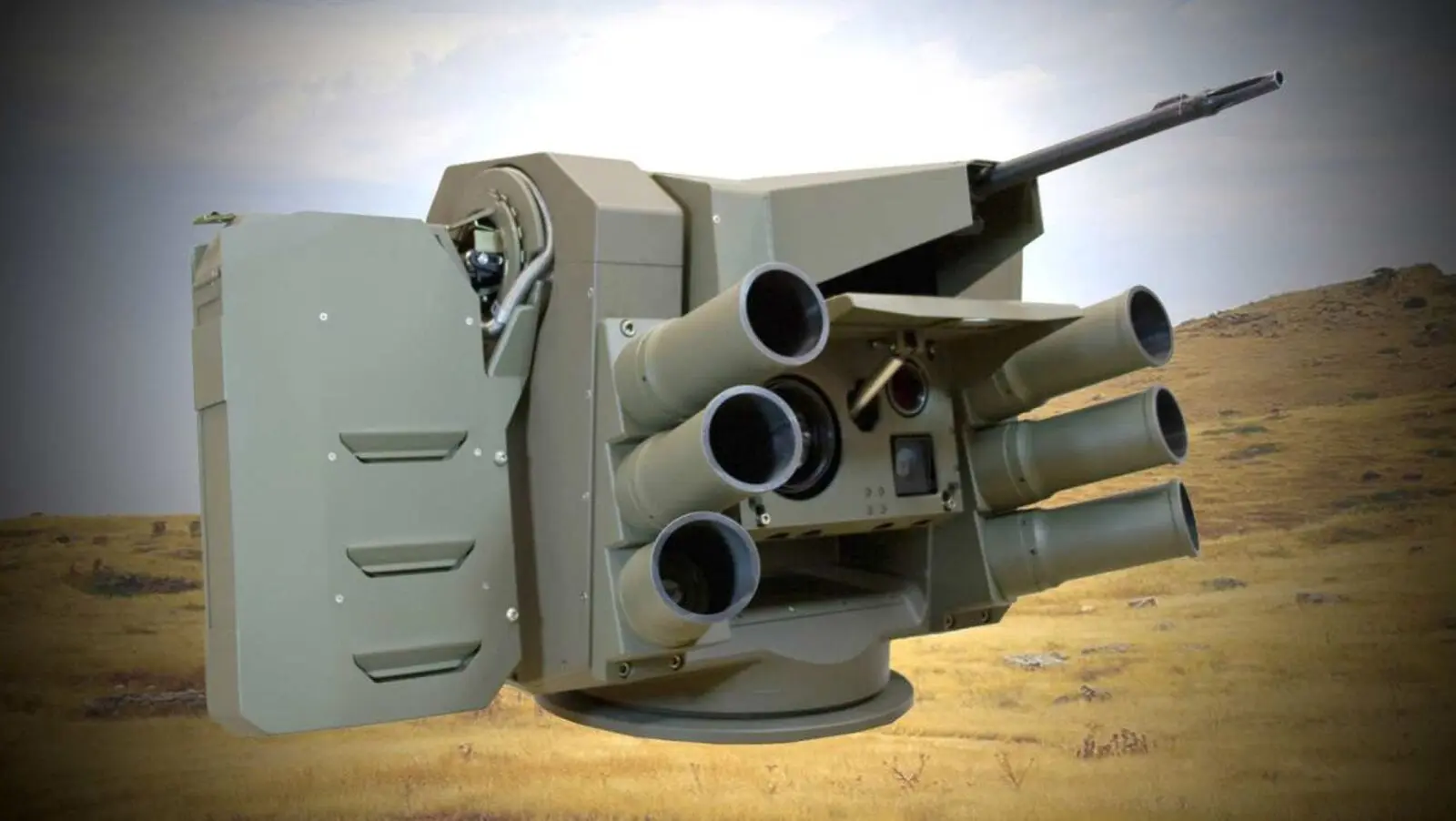

Zbraňová stanice ZSRD 07 je navržena pro lafetaci kulometu ráže 7,62 mm pro munici 7,62 x 54 mm nebo 7,62 x 51 mm. Konstrukce zbraňové stanice ZSRD 07 je postavena na manipulátoru tvaru U, do kterého je integrována lafetace zbraně se senzorickým kontejnerem, obsahujícím přehledovou TV kameru, zaměřovací TV kameru a IČ kameru. Laserový dálkoměr je možno do konstrukce senzorického systému volitelně doplnit. Zbraňová stanice ZSRD 07 obsahuje vhodné uživatelské rozhraní, HW i SW struktury pro jednoduché ovládání a řízení střelcem-operátorem.

Určení

ZSRD 07 je lehký dálkově ovládaný zbraňový systém, určený pro použití na kolových nebo pásových vozidlech, prioritně lehkých kolových obrněných vozidlech. Ve zbraňové stanici je lafetován 7,62 mm kulomet pro vlastní ochranu vozidla na bojišti a palebnou podporu bojové činnosti vezené osádky,
případně malého výsadku (roje). Na odměrových částech manipulátoru je umístěno 6 ks výmetnic dýmových granátů pro vytvoření dýmové clony. Pro plnění základní činnosti a zamiřování zbraně na cíl je stanice vybavena senzorickým systémem s možností působení ve dne, v noci a za ztížených
povětrnostních podmínek.

Hlavní TTP

Bojová hmotnostExterní lafetace (včetně kulometu s municí) – 186 kg
VZ DG ráže 81 mm (včetně DGO-3) – 30,5 kg
Pracoviště operátora – 19,5 kg
Základní rozměry (s kulometem)1130 x 624 x 1046 mm (d x v x š)
Zbraňový systém7,62 mm kulomet PKT pro náboj 7,62x54R
7,62 mm kulomet UKM-2000C pro náboj 7,62×51 NATO
7,62 mm kulomet FN MAG pro náboj 7,62×51 NATO
Munice v pohotovostní polozeNábojová schrána pro 500 ks nábojů
Dálka mířené střelbyDo 1 200 m
StabilizaceV obou osách, RMS do 1,5 mrad
VZ DGOdvozený typ 81 mm VZ-902
Počet výmetnic6 ks
Munice (typ DG)81 mm DGO-3
Doba dýmení DGmin. 30 s
Maskování DGV rozsahu vlnových délek 0,4 až 14 μm
SDIO (detekce laseru)360° – volitelně
Senzorické vybavení1 x přehledová TVK, barevná CCD, 36 x zoom
1 x zaměřovací TVK, černobílá. CCD, ohnisko 75 mm
1 x IR, nechlazená
1 x laserový dálkoměr – volitelně
Integrované pracoviště operátoraTFT displej 12“, rozlišení 1024 x 768
CPU architektury x64
Ovládací pult s dvěma pákovými ovladači
Rozsah náměru-15° až + 70°
Rozsah odměrun x 360°
Pracovní teplota-32°C až + 44°C
Skladovací teplota-33°C až + 63°C
