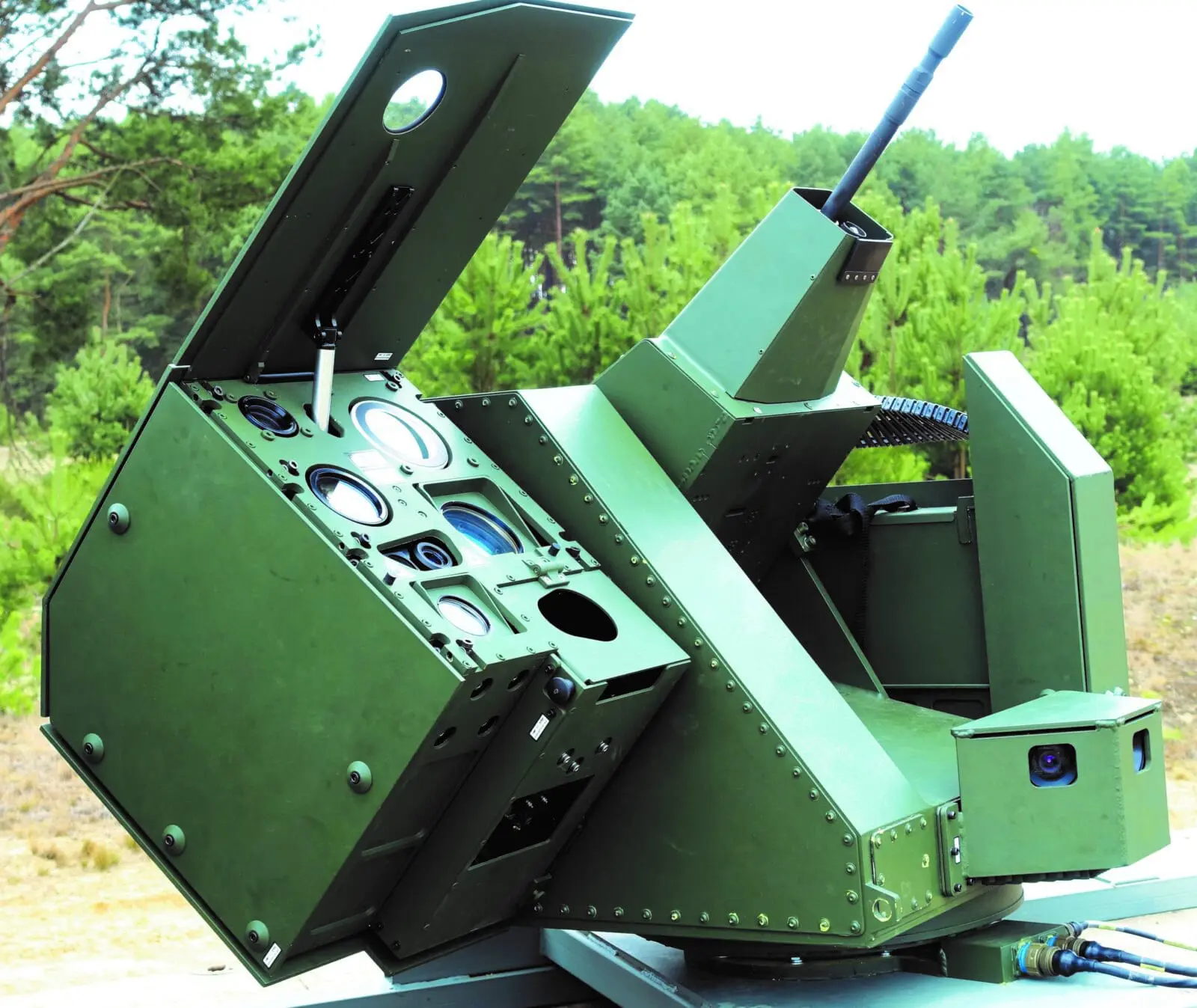

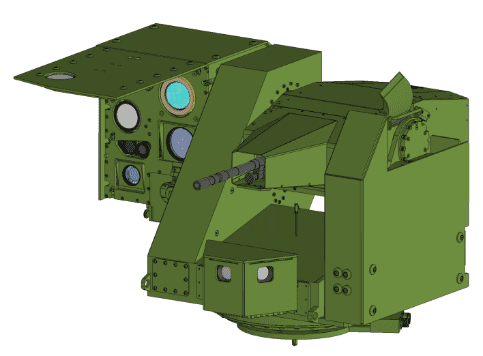

Modulární dálkově řízená zbraňová stanice ISR-2
Dálkově řízená zbraňová stanice ISR-2 je modulární průzkumně palebný systém, jehož hlavní zbraní je kulomet ráže 7,62 až 12,7 mm (tj. 0.30´ až 0.50´). Pomocí integrovaného laserového ozařovače cílů (plnícího požadavky STANAG 3733) zabezpečí navedení přesné munice na cíl na maximálních dálkách identifikace.
Pro realizaci schopnosti průzkumu bojiště a akvizice cílů ve dne i v noci je ZS ISR-2 vybavena multispektrálním senzorovým kontejnerem, obsahujícím v maximálním osazení senzorů MWIR kameru s chlazeným detektorem, dále SWIR kameru, dvě denní černobílé zaměřovací kamery a denní barevnou přehledovou kameru s optickým zoomem, dále laserový dálkoměr, výkonný laserový značkovač a laserový ozařovač pro navádění přesné munice.
Pro realizaci schopnosti pozorování a monitorování je ZS ISR-2 vybavena pokročilými SW funkcemi počítačové podpory operátora, se schopností automatického sledování cíle a může být osazena samostatným polo panoramatickým pozorovacím kamerovým systémem (IPoS2), z hlediska HW připraveným pro implementaci rozšířené reality.
Určení
ZS ISR-2 je určena k osazení na kolová, nebo pásová průzkumná a bojová vozidla, prioritně k osazení na vozidlo IVECO LMV, kde umožní realizaci průzkumu bojiště i palby pro vlastní ochranu vozidla jak z místa, tak díky dvouosé stabilizaci zbraňové a senzorické části i za pohybu vozidla, v denních i nočních podmínkách.
Hlavní TTP:
| Bojová hmotnost | 200 až 350 kg v závislosti na konfiguraci výzbroje, pohotovostní zásoby munice, senzorů a pancéřování |
| Výzbroj | 7,62 mm kulomet FN MAG 7,62 mm kulomet M134 (opce) 12,7 mm kulomet M2 (opce) |
| Zásoba munice ráže 7,62 mm | 1000 ran |
| Dálka mířené střelby 7,62 mm | 1000 m |
| Stabilizace zbraně a senzorů | dvouosá |
| Senzory SK ZS (volitelně) | denní zaměřovací kamera FALCON-3/200 (pevný objektiv) denní zaměřovací kamera FALCON-3/75 (pevný objektiv) denní přehledová kamera PUMA 2 FHD (30x optický zoom) MWIR kamera s chlazeným detektorem (8x optický zoom) SWIR kamera LEMUR-2/200 s nechlazeným detektorem Laserový dálkoměr |
| Další zařízení SK ZS | Laserový značkovač (třída IV) dle STANAG 3733 – Laserový ozařovač cílů (třída IV) |
| Maximální dálka identifikace cíle | dle STANAG 4347 – 6,0 km dle STANAG 4348 – 5,5 km |
| Přesnost lokalizace cíle | dle STANAG 3797 – CAT 1 (dle spolupracujícího navigačního systému) |
| Řídicí systém | Integrovaný terminál operátora s 15,6´ TFT FHD displejem Pult operátora |
| Napájení | 24 V DC |
| Střední proudový odběr | dle osazení senzory |
| Hlavní komunikační rozhraní | Ethernet (GigE) |
| Rozsah odměru manipulátoru | n x 360° |
| Rozsah náměru elevačních částí | -15° až +65° |
| Rychlost otáčení azimut / elevace | 0,02°.s-1 až 130°.s-1 / 0,02°.s-1 až 130°.s-1 |
| Max. zrychlení azimut / elevace | ≥ 130°.s-2 |
| Rozsah pracovních teplot | -32 až +50 °C (externí části) / -21 až +50 °C (části ve vozidle) |
| Rozsah skladovacích teplot | -33 až +63 °C |
