Ovládání filtroventilačního zařízení

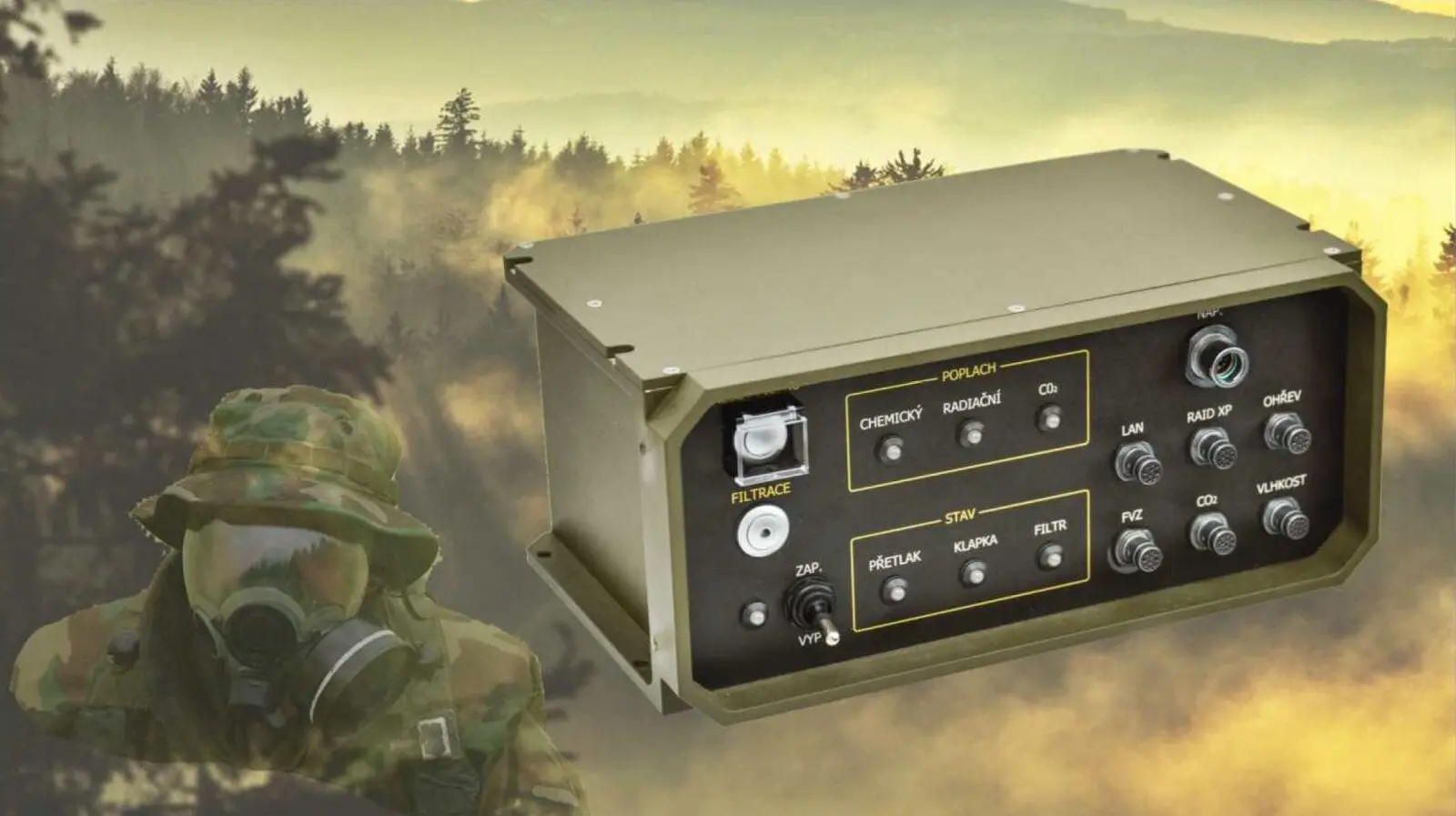

Řídící jednotka OPZHN je modulární procesorový systém, který slouží k přímému ovládání filtroventilačního zařízení, k zprostředkovanému ovládání detekčního systému RAID XP a k předávání informací z těchto systémů do vozidlového bojového informačního systému BVIS. Dle konfigurace mohou být přímo do řídící jednotky OPZHN integrovány čidla vlhkosti, přetlaku a CO2, případně je možné tyto detektory připojit vzdáleně.
Určení
Řídící jednotka OPZHN je určena k ovládání celého systému ochrany proti zbraním hromadného ničení ve vojenských mobilních nebo stacionárních prostředcích. Všechny zjištěné údaje z připojených senzorů jsou posílány na datové rozhraní Ethernet, přes které jsou distribuovány přes datovou síť do bojového vozidlového informačního systému BVIS. Řídící jednotka OPZHN umí ovládat připojené subsystémy přímo (tlačítky na panelu) nebo zprostředkovaně přes bojový vozidlový informační systém BVIS. I v případě ztráty datového spojení se systémem BVIS funguje řídící jednotka OPZHN autonomně a zajišťuje automatizovanou ochranu vojenských prostředků před zbraněmi hromadného ničení.
Hlavní TTP
| Základní funkce: | – komunikace s nadřazeným palubním systémem BVIS; – komunikace s přístrojem RAID-XP; – čtení hodnot z čidel tlaku, vlhkostního čidla, čidla CO2; – spínání obtokové klapky FVZ včetně vyhodnocení polohy uzavření obtokové klapky FVZ; – spínání motoru FVZ; – spínání elektroniky ohřevu přívodního potrubí pro detektor RAID-XP včetně ventilátoru; – indikace provozních, poplachových stavů formou diodových hlášení; – automatické vyhlašování chemického a radiačního poplachu na základě dat získaných z detektoru RAID-XP. |
| Rozhraní: | – 1 x Ethernet (BVIS) – 1 x USB (servisní) – 1 x RS 485 (čidlo vlhkosti) – 1 x RS 232 (RAID XP) – 1 x A/D vstup (čidlo CO2) – 1 x A/D vstup (termistor) – 1 x digitální vstup (hlídání otáček ventilátoru) |
| Napájení | 24 V DC |
| Rozsah měření diference tlaku | 0 až 500 Pa |
| Přívodní potrubí pro snímání tlaku | ø6 mm |
| Rozsah měření vlhkosti | 0 až 100 % |
| Poplachy: | Chemický Radiační CO2 |
| Indikace stavů | LED diody nebo LCD displej |
| Odolnost | Vibrace a rázy pro kolové a pásové vozidla |
| Rozměry | 270 x 120 x 188 mm |
| Hmotnost | 2,2 kg |
| Provozní teplota | -10°C až +44°C |
| Skladovací teplota | -33°C až + 63°C |
