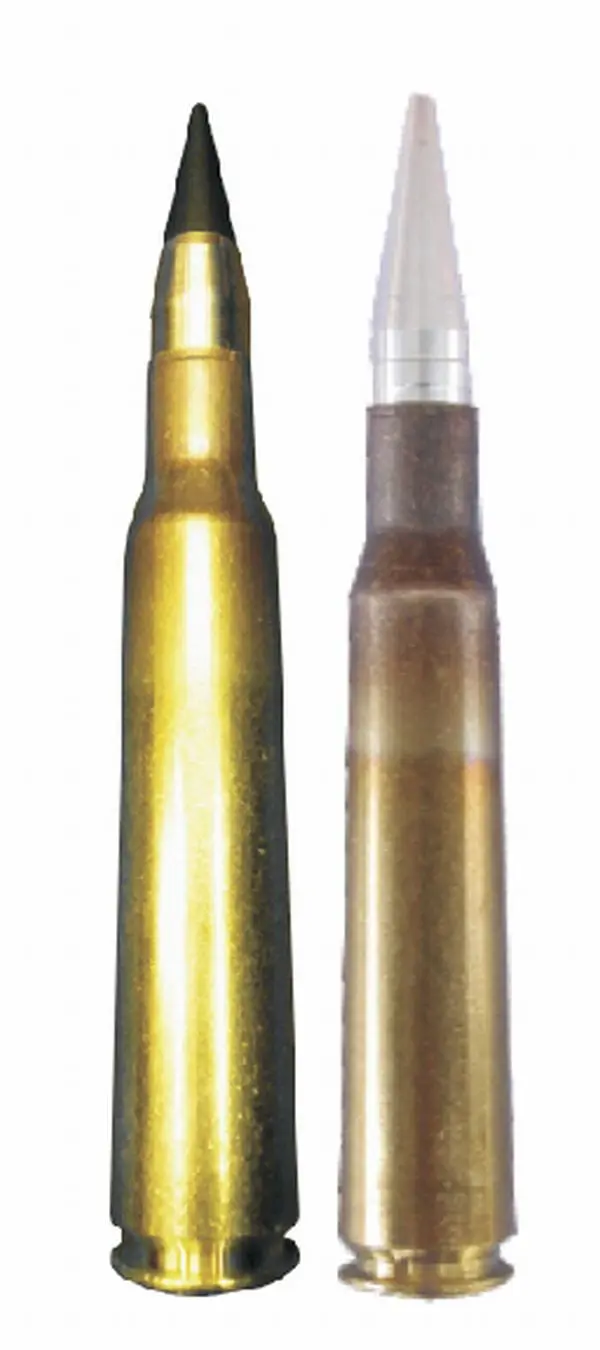

Munice ráže 12.7 x 99 mm

Charakteristika nábojů:

Náboje jsou určené pro 12. 7 x 99 mm Opu typu FALCON vz. 98, ACCURACE, BARRET, apod. a kulomety typu M2HB.

Popis:

Náboje sestávají z klasické nábojnice 12.7 x 99 mm, zápalky, hnací náplně (prachová náplň D100-02) a 12.7 mm vlastních střel AP, AP(HC), BALL a Rd.

APAP(HC)BALLRd
Původ střelyvlastnívlastnívlastnívlastní
Počáteční
rychlost (m.s-1)
925 m.s-1925 m.s-1905 m.s-1 1050 m.s-1
Hmotnost
střely (g)
43 g42 g47 g26 g
Přesnost (MOA)do 4.0 MOAdo 1.5 MOAdo 2.0 MOAdo 3.0 MOA
Účinek na
pancíři v
X=100 m
22 mm25 mmxxxxxx

Charakteristika střel:

AP –průbojná střela s ocelovým jádrem určená pro bojovou činnost vojsk
AP (HC) -průbojná střela s wolframovým jádrem
BALL –základní střela (mosazný monoblok) určená pro bojovou činnost a výcvik vojsk
Rd -střela se zkráceným dostřelem určená pro výcvik vojsk

Příklady rozptylu na vzdálenosti X = 550 m:

Porovnání průběhu rychlosti střel ráže 7,62 a 12,7 mm

Munice ráže 12.7 x 107 mm

Charakteristika nábojů:

Náboje jsou určené pro 12.7×107 mm Opu vz. 97 (FALCON), kulomety DŠKM, NSV.

Popis:

Náboje sestávají z klasické nábojnice 12.7×107 mm, zápalky, hnací náplně (prachová náplň D100-02) a 12.7 mm vlastních střel AP, AP(HC), BALL a Rd nebo střel norského výrobce Nammo-Raufoss MP, MP-T a AP-S.

APAP(HC)BALLRdMP/MP-TAP-S
Původ střelyvlastnívlastnívlastnívlastníNAMMO
(Norsko)
NAMMO
(Norsko)
Počáteční
rychlost (m.s-1)
9259258851030925885
Hmotnost
střely (g)
43 g42 g47 g26 g43/44 g47 g
Přesnost (MOA)3.0 –
5.0
2.0 – 2.52.0 – 4.02.0 – 4.02.0 – 4.02.0 – 4.0
Účinek na
pancíři v
X=100 m
2225 mmxxxxxx18 mm30 mm

Charakteristika střel:

AP – průbojná střela s ocelovým jádrem určená pro bojovou činnost vojsk
AP(HC) – průbojná střela s wolframovým jádrem určená pro bojovou činnost vojsk
BALL – základní střela (mosazný monoblok) určená pro bojovou činnost a výcvik vojsk
MP – „multipurpose“ – víceúčelová střela s průbojným účinkem a zvýšeným střepinovým účinkem na tzv. lehkých terčích určená pro bojovou činnost vojsk
MP-T – „multipurpose“ – víceúčelová střela se stopovkou s průbojným účinkem a zvýšeným střepinovým účinkem na tzv. lehkých terčích určená pro bojovou činnost vojsk
AP-S – průbojně zápalná střela určená pro bojovou činnost vojsk
Rd – střela se zkráceným dostřelem určená pro výcvik vojsk

Příklady účinků na různé cíle:

Účinek střely MP – soustava 3 tenkých plechů (tzv. lehký terč)

Účinek střely AP-S – boční pancéřování OT-64
