Mobilní stožár AN-25

Popis

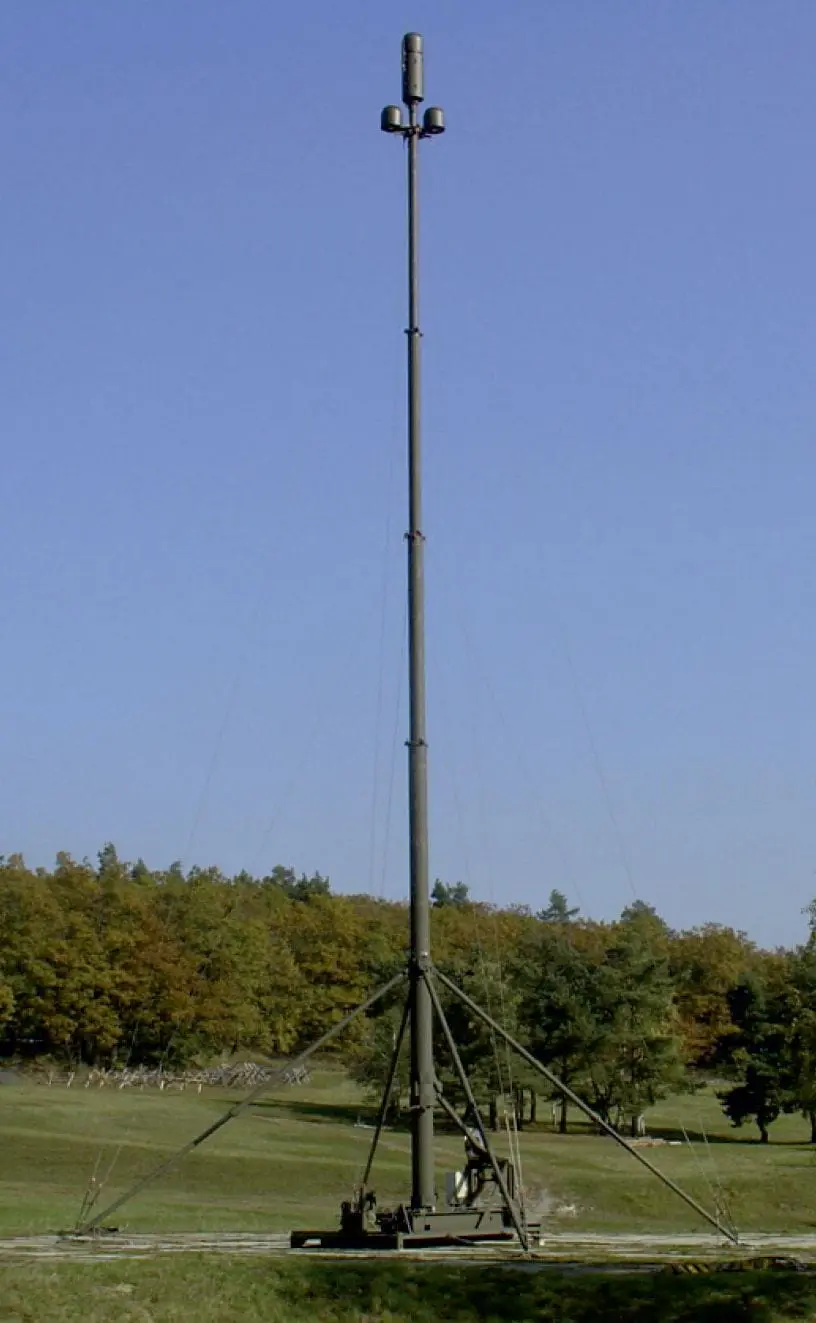

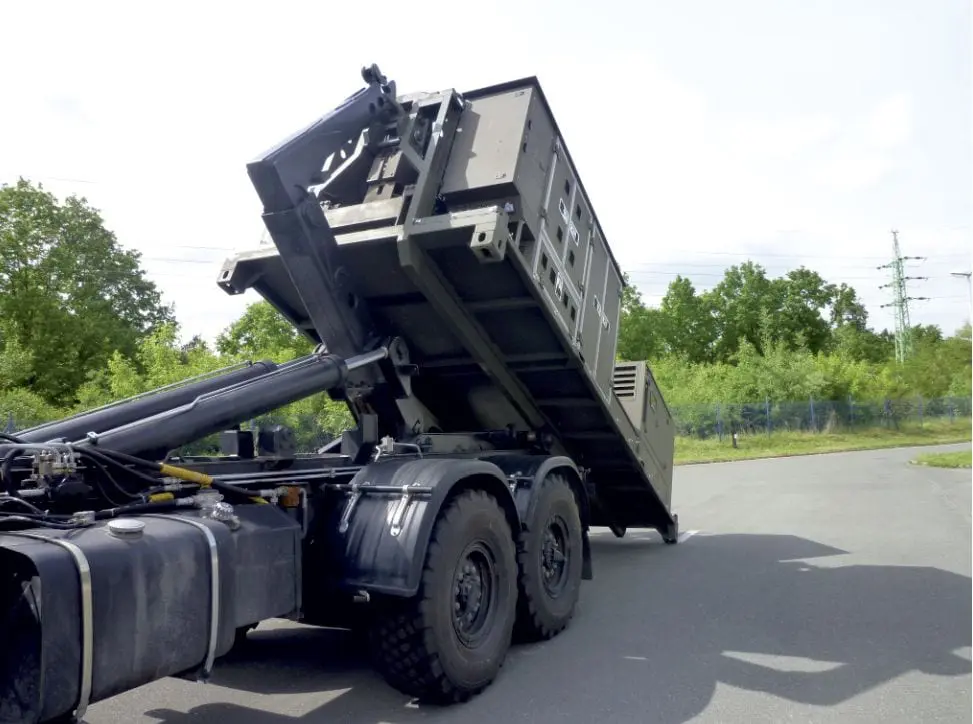

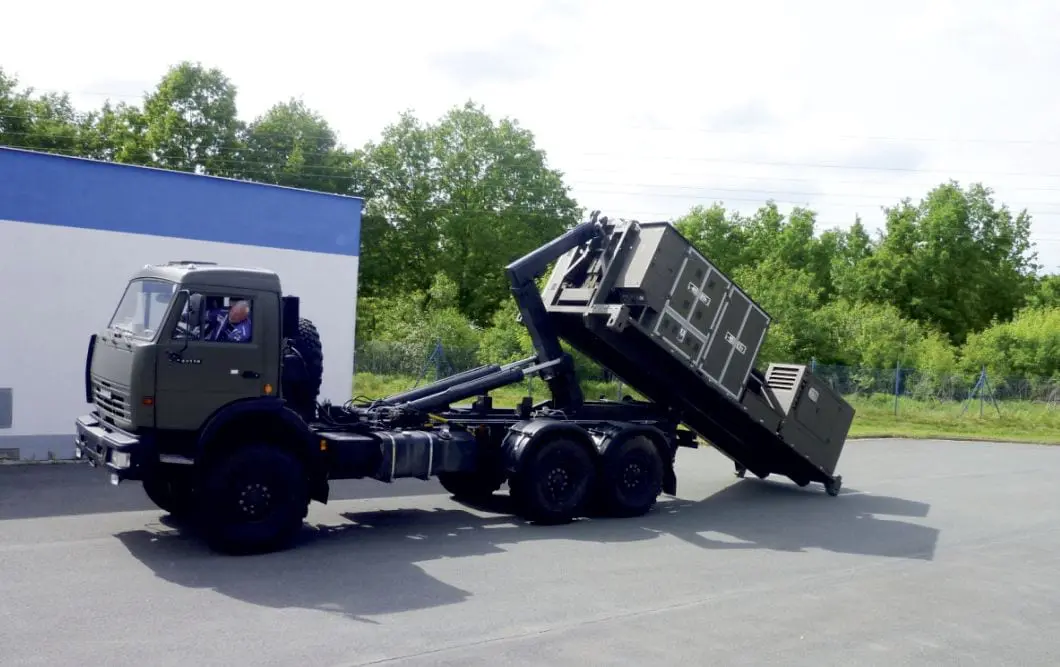

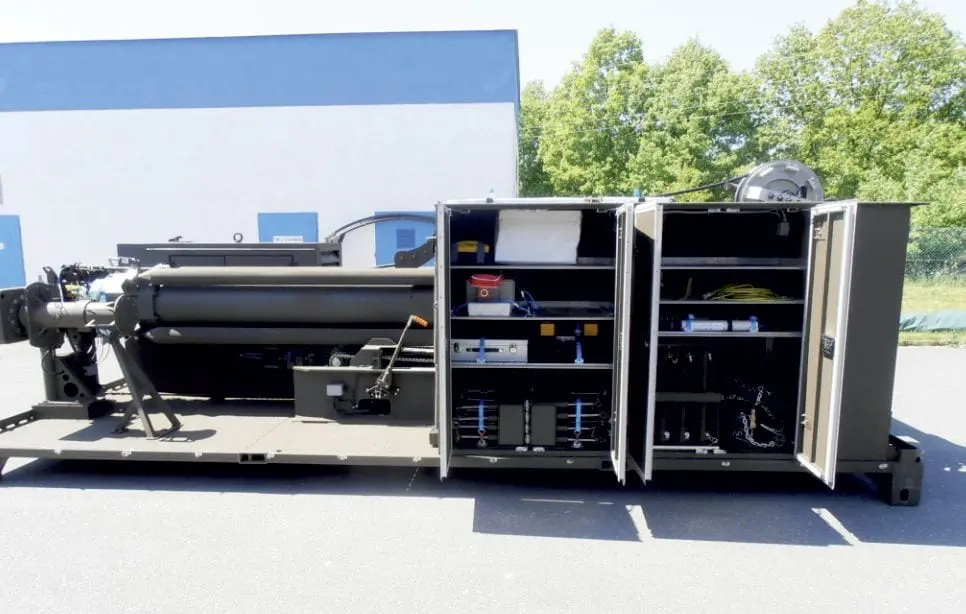

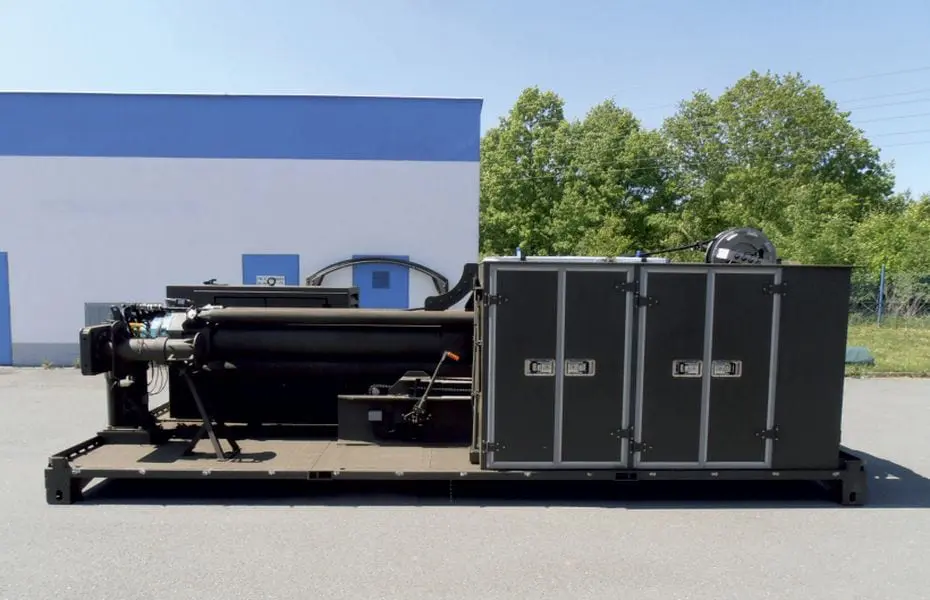

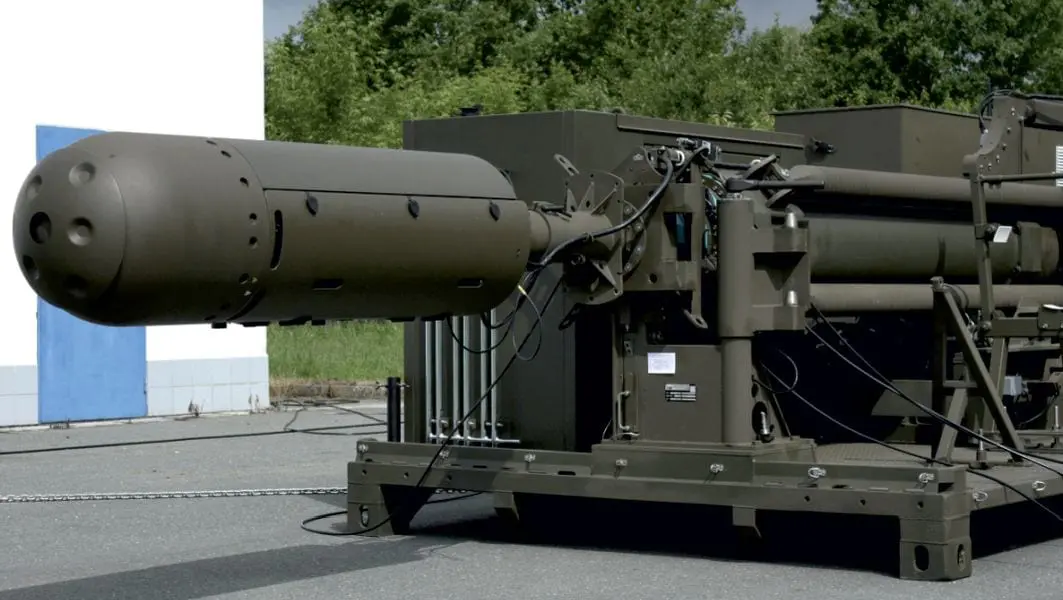

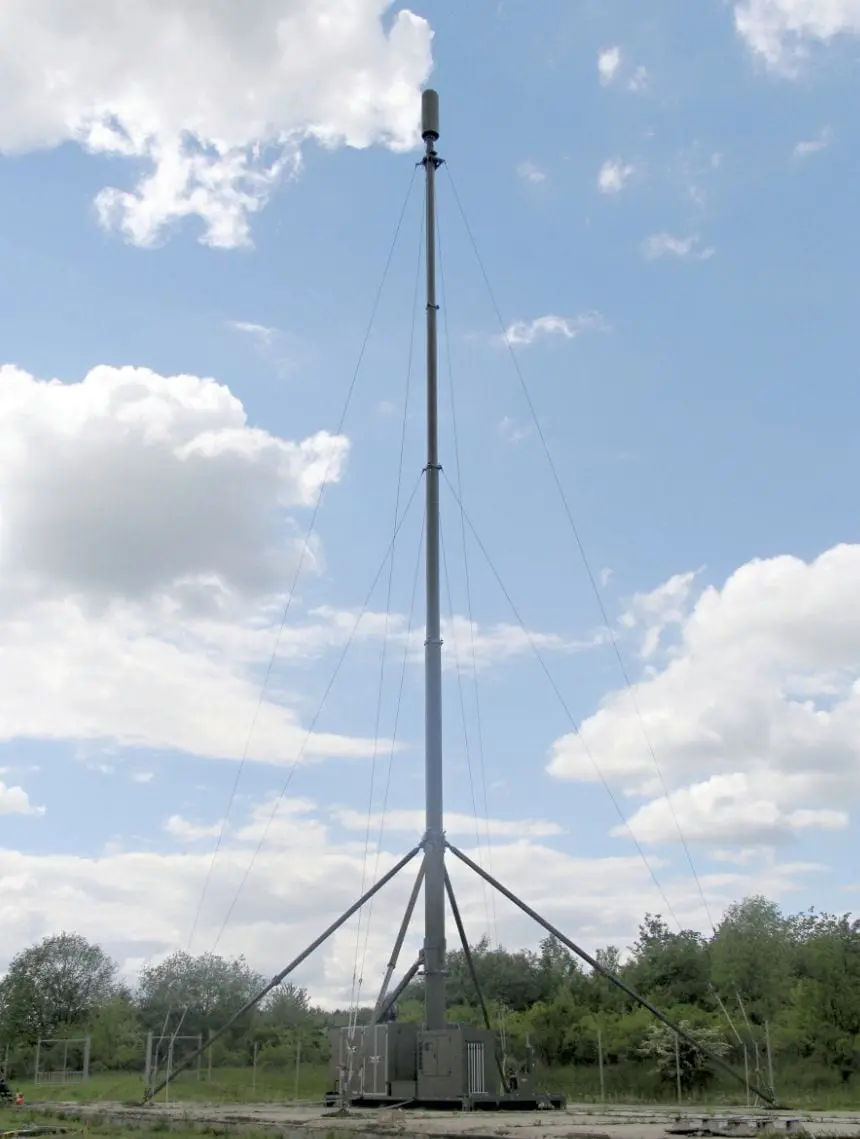

Mobilní stožár AN-25 je určen ke krátkodobému i dlouhodobému užívaní, jako nosič uživatelské nástavby do hmotnosti 300 kg, zejména anténních nástaveb. Základnu anténního nosiče tvoří plošina s kontejnerovými úchyty o rozměru ISO 1C, vybavena okem pro hákový nakladač. Na plošině je umístěn pětidílný teleskopický výsuvný tubus z trubek z uhlíkových kompozitů, vztyčovací a výsuvné mechanismy, zdroje elektrické energie a schrány s veškerým příslušenstvím. Plošinu lze umístit a přepravovat na přepravníku odpovídajících rozměrů a nosnosti (vozidlo, přívěs).

Základní využití

  • použití jako nosič mobilních větrných elektráren, kamerových systémů, osvětlovacích souprav,speciálních anténních nástaveb (mobilních operátorů)

Základní takticko-technické parametry

celková délka v transportní poloze6 058 mm
celková šířka v transportní poloze2 438 mm
celková výška v transportní poloze2 250 mm
celková hmotnost7 500 kg
max. výška stožáru (paty uživatelské
nástavby)
25 m
hmotnost uživatelské nástavby (antén)300 kg
plocha uživatelské nástavby (antén)2 m2
rychlost větru – funkční35 m.s-1
rychlost větru – přežití40 m.s-1
zkrut vrcholu stožáru na patě anténní
jednotky
± 0,75°
náklon vrcholu stožáru na patě anténní
jednotky
± 1,5°
mezní teploty okolního prostředí32 °C až +50 °C
obsluha2+3 osoby
doba rozvinutí45 min
klimatická odolnost pro všechna klimatická pásma
motorický systém elektrický, zálohování mechanicky
vedení kabeláže multikabelem na kabelový buben
  • komunikační prostředky pro součinnost s mobilníminbiologickými týmy, vodní hospodářství s vezenou zásoboubvody, laboratorně upravená voda, rozvody plynu, elektrické rozvody;
  • laboratorní přístroje: digestoř speciální, biologický izolátor, sterilizátor Stericell 55, mikrobiologický inkubátor Incucell 55, chlazený inkubátor Friocell 111, odstředivka CL 31, autoklávy stolní, vodní lázeň , chladničky s mrazicím boxem, přenosné chladicí boxy, sběrná souprava pro vakuovou filtraci atd.
