Mobilní stožár AN-17

Popis

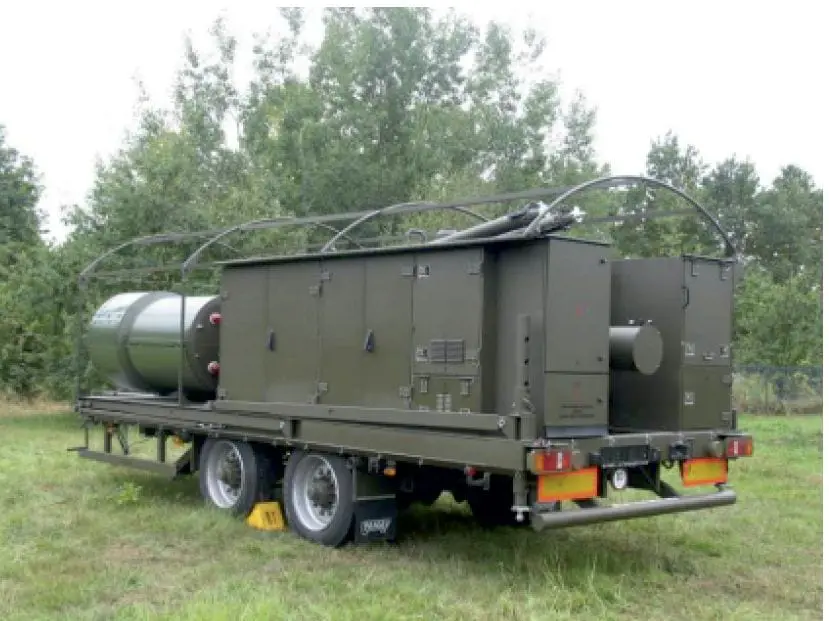

Mobilní stožár AN-17 je určen ke krátkodobému i dlouhodobému užívaní, jako nosič uživatelské nástavby do hmotnosti 350 kg, zejména anténních nástaveb. Základ mobilního stožáru tvoří přívěs s uvodorovňovacími mechanismy, na kterém je umístěna plošina. Na plošině je umístěn třídílný teleskopicky výsuvný tubus z ocelových trubek, vztyčovací a výsuvné mechanismy, další prvky pohonu a zabezpečení stožáru, opěrný systém, schrány s veškerým příslušenstvím a zdroje elektrické energie.

Základní využití

  • použití jako nosič mobilních větrných elektráren, kamerových systémů, osvětlovacích souprav, speciálních anténních nástaveb (mobilních operátorů).

Pracovní podmínky

odolnost proti působení větru při max. výšce v pracovní poloze:
– provoznído 30 m.s (108 km.h )
– mimoprovoznído 40 m.s (144 km.h )
provozní teploty-32 °C až +44 °C

Základní takticko-technické parametry

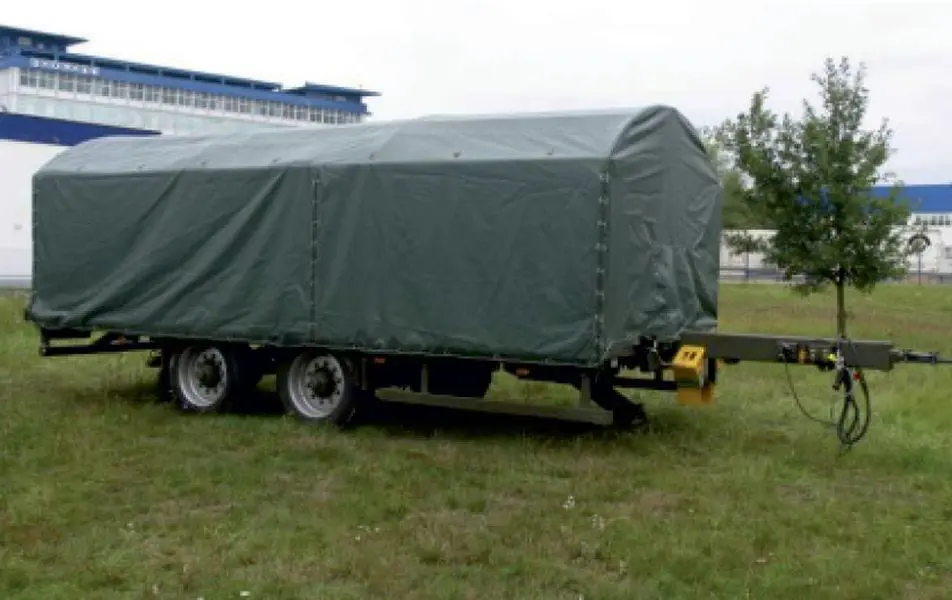

rozměry a hmotnost v transportní poloze:
celková délka8 545 mm
celková šířka2 545 mm
celková výška2 930 mm
celková hmotnost8 500 kg

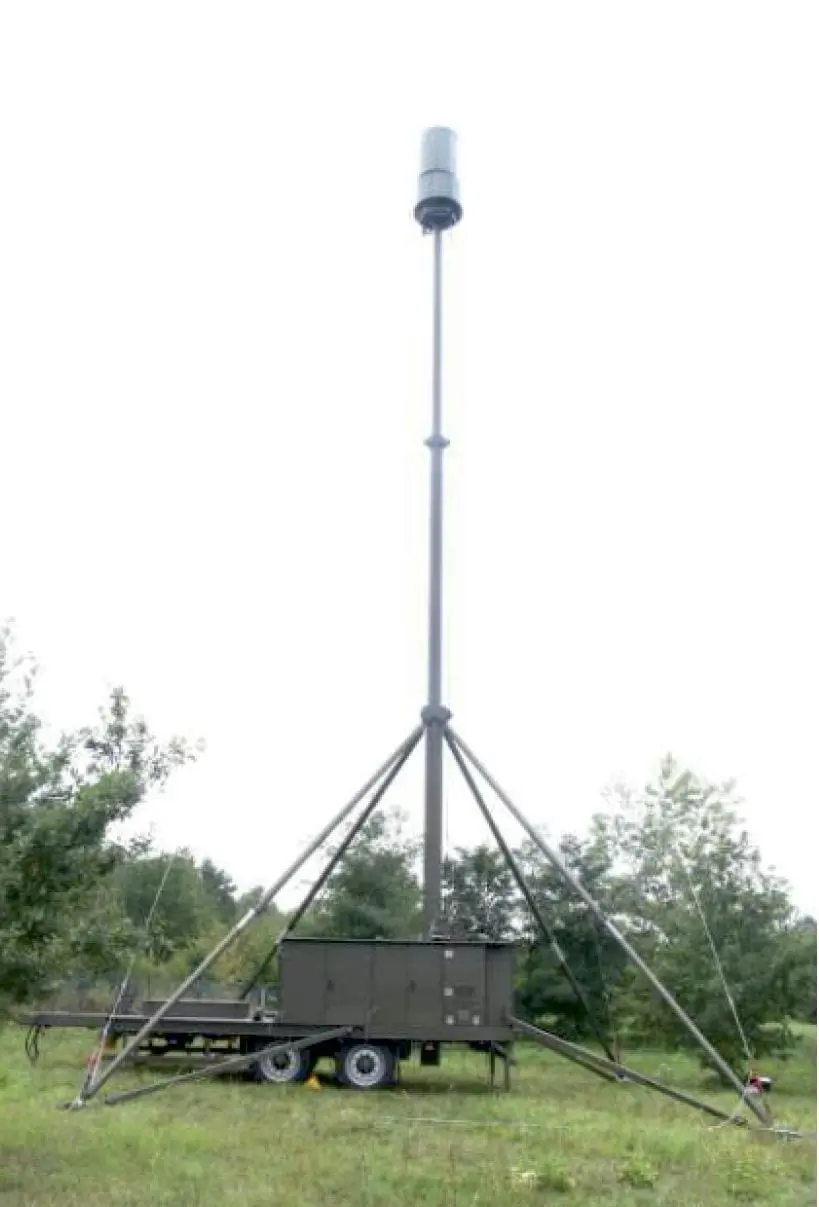

max. výška stožáru:
v pracovní polozecca 17 m (po přírubu AJ)
v základní polozecca 6,8 m
nosnost stožáru350 kg
činná plocha zátěžecca 2 m2
zkrut stožáru v místě MAJmax. ± 0,75°
náklon stožáru v místě MAJmax. ± 1,5°
sklon terénu pro rozvinutímax. 7°
doba rozvinutímax. 1 h
obsluha3 osoby
transportní rychlost:
po komunikacích80 km.h-1
v terénu18 km.h-1
pdf
Produktový katalog AN 17
Stáhnout

pdf| 2.69 MB
