Mobilní stožár AN-17
Popis

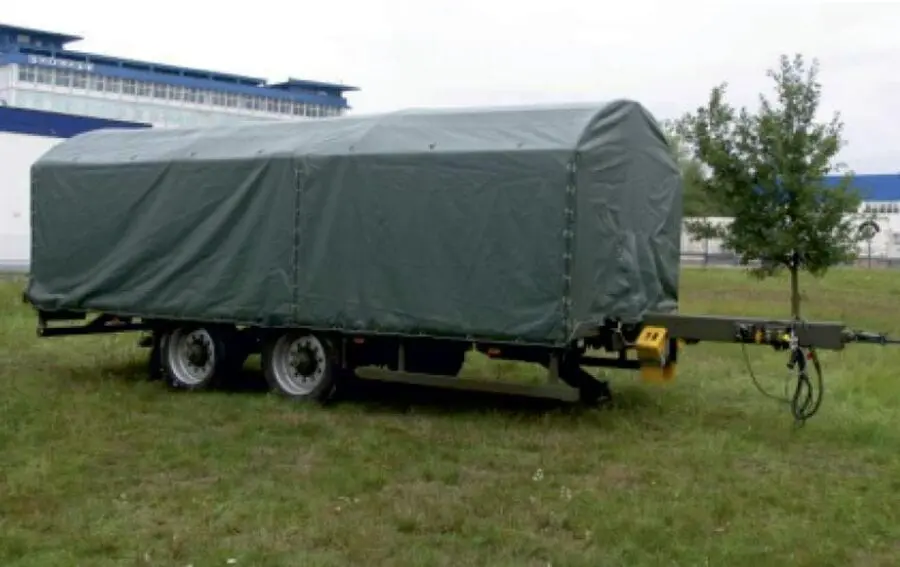

Mobilní stožár AN-17 je určen ke krátkodobému i dlouhodobému užívaní jako nosič uživatelské nástavby do hmotnosti 350 kg, zejména anténních nástaveb. Základ mobilního stožáru tvoří přívěs s uvodorovňovacími mechanismy, na kterém je umístěna plošina. Na plošině je umístěn třídílný teleskopicky výsuvný tubus z ocelových trubek, vztyčovací a výsuvné mechanismy, další prvky pohonu a zabezpečení stožáru, opěrný systém, schrány s veškerým příslušenstvím a zdroje elektrické energie.
Základní využití
- použití jako nosič mobilních větrných elektráren, kamerových systémů, osvětlovacích souprav, speciálních anténních nástaveb (mobilních operátorů)
Pracovní podmínky
| odolnost proti působení větru při max. výšce v pracovní poloze: | |
| – provozní | do 30 m.s (108 km.h ) |
| – mimoprovozní | do 40 m.s (144 km.h ) |
| provozní teploty | -32 °C až +44 °C |
Základní takticko-technické parametry
| rozměry a hmotnost v transportní poloze: | |
| celková délka | 8 545 mm |
| celková šířka | 2 545 mm |
| celková výška | 2 930 mm |
| celková hmotnost | 8 500 kg |
| max. výška stožáru: | |
| v pracovní poloze | cca 17 m (po přírubu AJ) |
| v základní poloze | cca 6,8 m |
| nosnost stožáru | 350 kg |
| činná plocha zátěže | cca 2 m2 |
| zkrut stožáru v místě MAJ | max. ± 0,75° |
| náklon stožáru v místě MAJ | max. ± 1,5° |
| sklon terénu pro rozvinutí | max. 7° |
| doba rozvinutí | max. 1 h |
| obsluha | 3 osoby |
| transportní rychlost: | |
| po komunikacích | 80 km.h-1 |
| v terénu | 18 km.h-1 |
