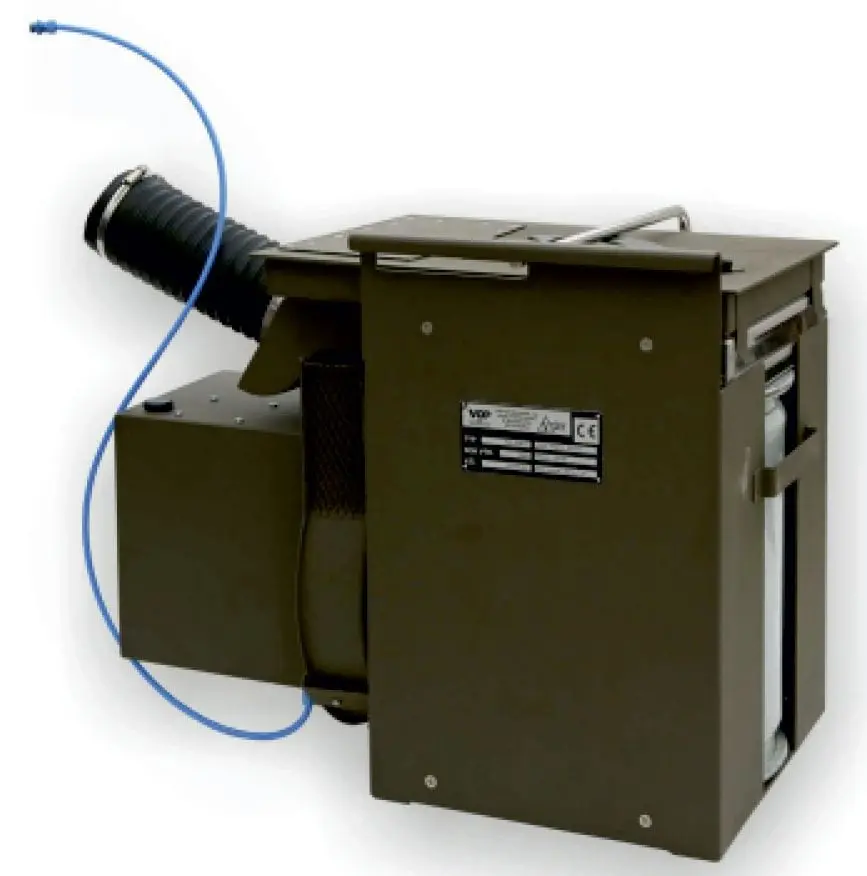

FILTRAČNÍ A VENTILAČNÍ ZAŘÍZENÍ
FVZ-98M (T)
FVZ-98M (T) je určeno k zásobování mobilních prostředků filtrovaným vzduchem v podmínkách použití ZHN. Zabezpečuje čištění vzduchu od prachu (i radioaktivního) a od bojových chemických látek ve formě plynů a aerosolů.
V objektu kolektivní ochrany vytváří konstantní přetlak, který brání pronikání škodlivin do chráněného prostoru osádky. Instaluje se uvnitř chráněného objektu. Na vyžádání lze upravit i pro venkovní montáž.
Zařízení FVZ-98M (T) je pouze filtrační zařízení a proto je vhodné zejména jako doplňkové zařízení do kabin automobilů a podobných prostředků, které jsou již z výroby vybaveny standardní ventilací pro běžný provoz.
- FVZ-98M (T) se vyznačuje:
- kompaktní konstrukcí;
- automatickou regulací přetlaku;
- možností přepravy bojového filtru ve skříni filtračního zařízení v poloze přepravní (skladové) nebo pohotovostní;
- vysokou pohotovostí k okamžitému použití;
- dlouhodobou použitelností filtru a to i v pohotovostním režimu (filtr je proti působení atmosférického vzduchu chráněn klapkami);
- integrovaným testerem těsnosti chráněného prostoru;
- velmi jednoduchou obsluhou.
Základní využití:
- využití v kabinách nákladních vozidel Tatra, Man.
Základní komponenty:
- filtroventilační jednotka;
- předfiltr;
- bojový filtr;
- odvětrávací ventily (podle potřeby);
- ovládací panel (pokud není integrováno ovládání FVZ do přístrojové desky vozidla);
- příslušenství (konektory, hadice …).
Základní parametry filtrovetnt. jednotky:
| rozměry | 650 × 550 × 470 mm |
| jmenovitá dodávka vzduchu | 100 m3·h-1 / 300 Pa |
| jmenovité napětí/proud | 24 V DC/7A |
| maximální proud při rozběhu | 18 A |
| klimatická odolnost | -32 °C až +44 °C |
| hmotnost bez filtrů | 40 kg |
Elektromagnetické vyzařování:
ČOS 599902:2007 ed. 2 (MIL-STD 461E:1999) RE 102, CE 102.
Elektromagnetická odolnost:
ČOS 599902:2007 ed. 2 (MIL-STD 461E:1999) metody RS103, CS101, CS114, CS115, CS116; AECTP- 500: 2000 metoda 511.
